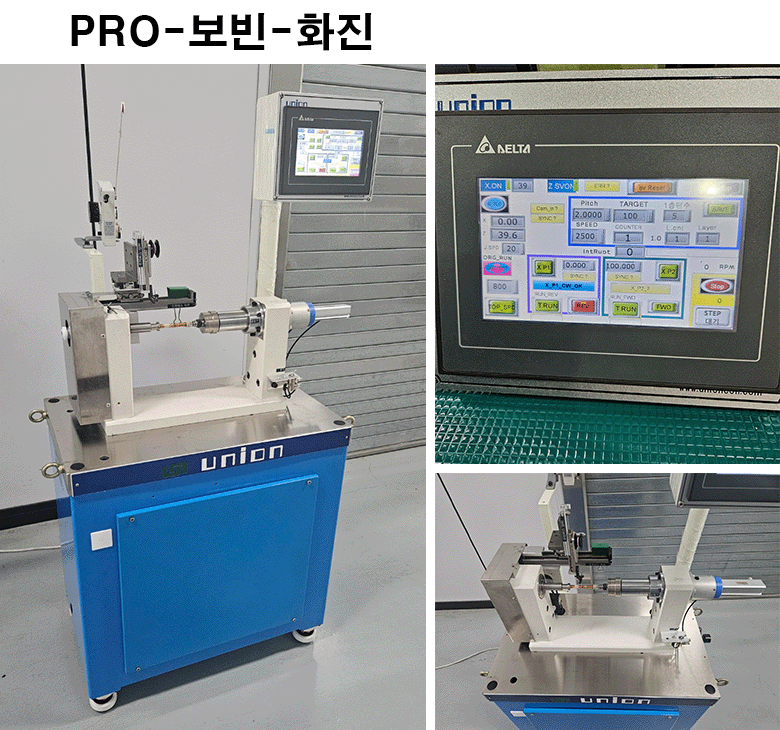

특    징

1. 초정밀 권선 실현

2. 일체형 Body

3. 심플한 디자인

4. 고속 동기제어 :

 0.02mm 코일 / 2000턴 / 6000RPM 동수권선





특    징

1. 세계 최고의 No Back-Lash Traverse 탑재

   분해능 : 0.00002 mm

 2. 고속 응답 : 3500 RPM에서 100% 동기

 3. 국제특허획득 : P. C. T

 4. 볼스크류가 아닌 리니어방식 적용

 5. 불량률 제로












특징

본 장비는  자기 부상 전철의 마그넷코일을  권취하는
와인딩 머신이다. 기본적으로  소재를  정밀하게  텐션을
유지하면서  권취하는 것은 물론이고 소재를  필요에 따리서
 언코일러측에  되감을 수도  있도록  설계되어있다. 인버터로
속도 조절되는  감속모터를 3개  탑재되어  다양한  기능을
수행한다.써보모터로 구동되는  트레버스를  장착하여
소재가 보빈에서  일정범위를 벗어나게되면 MPG를  이용해서
미세하게  조정할수 있다.

 Mold(주물) Body 는  아주 무겁고  견고하여  웬만한 진동
충격으로 부터  보호할수 있다. 또한  와인딩 작업중에
Hold 기능을  사용하면   적당한 장력을  유지한 채로  한 동안
멈추고 있을 수도  있다.

권취부와  언코일러의 중간에는   원형이  아닌  보빈이 회전할
때  반복적으로 무장역 구간이 발생할 때에도 소재의  장력을
일정하게   유지할 수 있도록  루프를  제어할 수 있도록 되어
있다. 작업자가  볼륨을  정확하게  조정 하지 않더라도
수직루프의  상승한계와 하단 한계 지점에 센스를 설치하여
언코일러가  적절하게 텐션스피드로   대응하도록  제어 된다.
